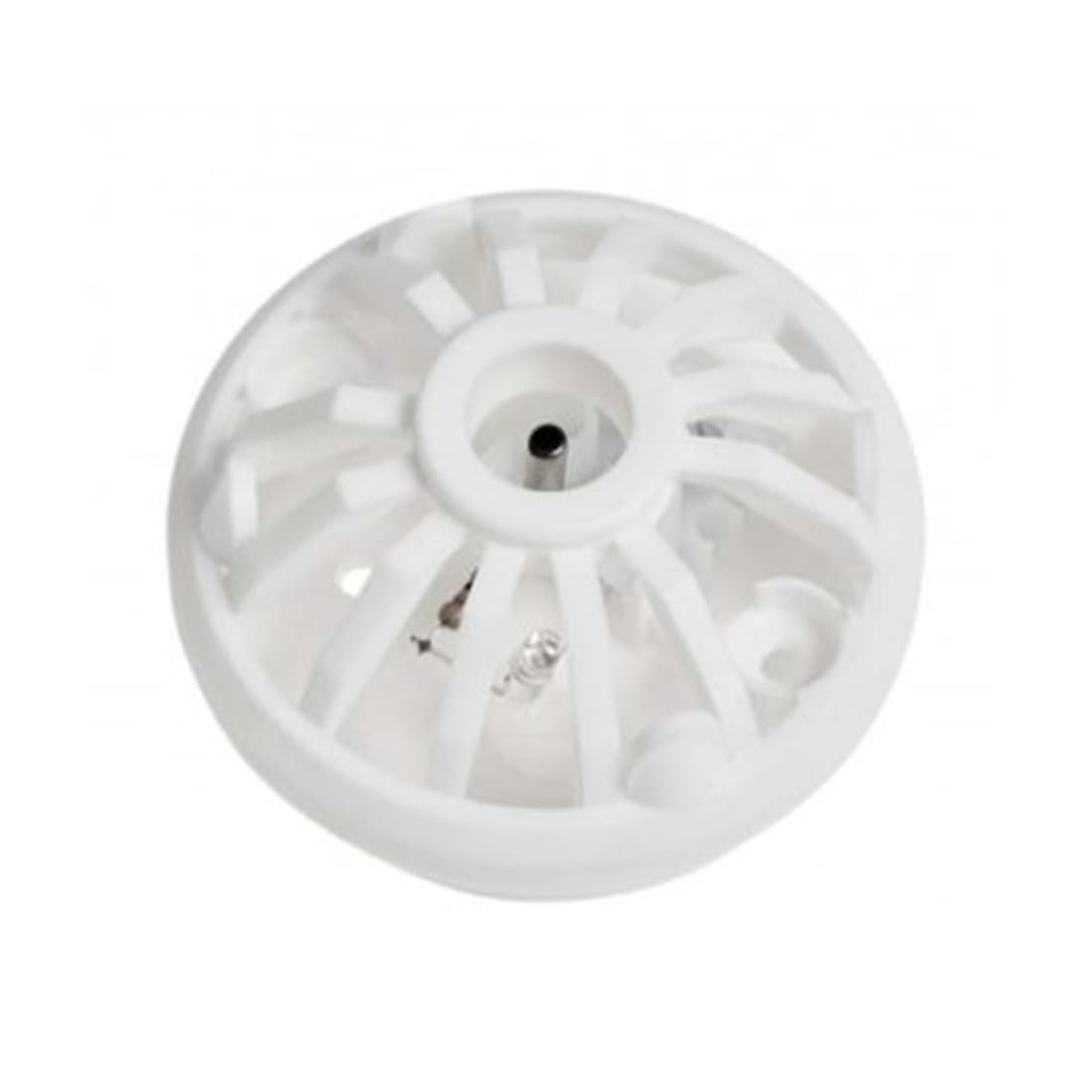

Извещатель пожарный Комплектстройсервис ИП 103-5/1-А3 со светодиодом
ИП 103-5/1-А3 со светодиодом — пожарный тепловой извещатель,
предназначенный для работы в закрытых помещениях стационарных объектов. Устройство
применяется для обнаружения очагов загораний, сопровождающихся выделением тепла,
и передачи сигнала в шлейф приемно-контрольного прибора пожарной или
охранно-пожарной сигнализации.
Извещатель рассчитан на непрерывную круглосуточную работу. Исполнение
ИП 103-5/1-А3 со светодиодом имеет нормально-замкнутые контакты, температуру
срабатывания от 64 до 76 °C и встроенный световой индикатор для визуального
отображения срабатывания извещателя.
Назначение
ИП 103-5/1-А3 со светодиодом применяется для контроля повышения температуры
в защищаемом помещении. При достижении температуры срабатывания извещатель
изменяет состояние контактов, а световой индикатор позволяет визуально определить
сработавшее устройство.
Особенности
• Пожарный тепловой извещатель.
• Предназначен для закрытых помещений стационарных объектов.
• Обнаруживает очаги загораний, сопровождающиеся выделением тепла.
• Исполнение со светодиодным индикатором.
• Нормально-замкнутые контакты.
• Температура срабатывания — от 64 до 76 °C.
• Подключение к шлейфу приемно-контрольного прибора.
• При подключении необходимо соблюдать полярность.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP20.
• Срок службы — не менее 10 лет.
Принцип работы
Извещатель реагирует на повышение температуры в зоне установки. При достижении
установленного температурного порога происходит срабатывание термочувствительного
элемента и изменение состояния контактов извещателя. Сигнал передается в шлейф
приемно-контрольного прибора пожарной или охранно-пожарной сигнализации.
Светодиодный индикатор обеспечивает визуальную индикацию срабатывания.
Технические характеристики
Модель
ИП 103-5/1-А3 со светодиодом
Производитель
ООО НПКФ «Комплектстройсервис»
Тип изделия
извещатель пожарный тепловой
Назначение
обнаружение очагов загораний, сопровождающихся выделением тепла
Область применения
закрытые помещения стационарных объектов
Исполнение
со светодиодным индикатором
Температура срабатывания
от 64 до 76 °C
Вид контактов
нормально-замкнутые
Цвет маркировочной точки
черный
Степень защиты оболочки
IP20
Допустимая пониженная температура
-50 °C
Относительная влажность
до 93 % при температуре +40 °C без конденсации влаги
Ток через замкнутые контакты
не более 30 мА
Напряжение постоянного тока на контактах
не более 30 В
Электрическое сопротивление изоляции
не менее 20 МОм
Масса извещателя
не более 30 г
Габаритные размеры
Ø60 мм, высота не более 33 мм
Крепежные отверстия
2 отверстия Ø3,5 мм
Межосевое расстояние крепежных отверстий
30±0,2 мм
Режим работы
непрерывный, круглосуточный
Срок службы
не менее 10 лет
Гарантийный срок эксплуатации
5 лет со дня ввода в эксплуатацию, но не более 5,5 лет со дня отгрузки изготовителем
Монтаж
Монтаж извещателя выполняется в соответствии с нормативно-технической документацией
на монтаж, испытания и сдачу в эксплуатацию установок пожарной и охранно-пожарной
сигнализации. Для установки необходимо определить место монтажа, снять крышку
извещателя, закрепить основание на выбранном месте с помощью шурупов и подключить
шлейф приемно-контрольного прибора к клеммной колодке, расположенной на плате
извещателя, предварительно обесточив шлейф сигнализации.
При подключении извещателя со светодиодным индикатором необходимо соблюдать
полярность подключения к контактам «+» и «-». Извещатель предназначен для помещений
с отсутствием агрессивной среды, прямого воздействия брызг и воды.
Краткое описание
Комплектстройсервис ИП 103-5/1-А3 со светодиодом — пожарный тепловой извещатель
с нормально-замкнутыми контактами, световой индикацией срабатывания и температурой
срабатывания от 64 до 76 °C. Предназначен для обнаружения загораний, сопровождающихся
выделением тепла, в закрытых помещениях стационарных объектов. Извещатель подключается
к шлейфу приемно-контрольного прибора, рассчитан на круглосуточную работу и имеет
степень защиты IP20.
